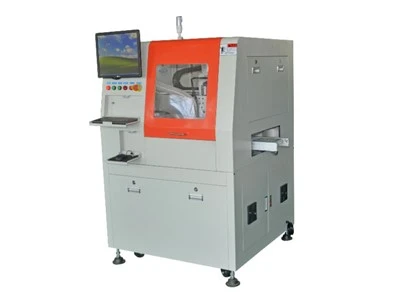

Inline PCB Double Spindle Qtugħ Magni
Firxa tax-xogħol tas-sub-bord: 300mmx350mm
Modalità tas-sewqan XYZ: mutur servo AC
Numru ta 'assi tal-moviment: 9 assi
Metodu ta 'tagħlim tal-programm: Input ta' tagħlim intuwittiv tal-immaġni CCD bil-kulur
Interfaċċja operattiva: Interfaċċja operattiva Win 7 Windows
Introduzzjoni tal-Prodott
Parametru ta 'speċifikazzjoni
|
1. Firxa ta' ħidma tas-sub-bord |
300mmx350mm |
|
2. Mod ta 'sewqan XYZ |
AC servo mutur |
|
3. Numru ta 'assi tal-moviment |
9 assi |
|
4. Metodu ta 'tagħlim tal-programm |
Dehra CCD bil-kulur input ta 'tagħlim intuwittiv |
|
5. Interfaċċja operattiva |
Win 7 Windows interface operattiva |
|
6. Qawwa ta 'ġbid tat-trab ta' fuq |
5hp |
|
7. Tbaxxi l-qawwa tal-kollettur tat-trab |
3hp (għażla 5hp) |
|
8. Qtugħ magħżel sycotec (Ġermanja) |
Max 80000rpm (bidla awtomatika tal-għodda) |
|
9. X-Y AC servo veloċità |
0-1000mm/sek |
|
10. Z AC servo veloċità |
0-800mm/sek |
|
11. X-Y eżattezza tar-ripetizzjoni |
± 0.02mm |
|
12. Preċiżjoni tat-tqattigħ |
± 0.05mm |
|
13. Eżattezza tal-kalibrazzjoni tal-kamera CCD |
± 0.01mm |
|
14. Valur tal-istress tal-pjanċa |
Taħt 300uε |
|
15. Dijametru tal-qtugħ |
0.8-3.0mm |
|
16. Ħxuna tat-tqattigħ tal-bord tal-PCB |
0.2mm-6.0mm |
|
17. Pressjoni mekkanika tal-magna prinċipali u tal-kollettur tat-trab |
220v 1φ u 3φ |
|
18. Konsum ta 'enerġija |
3.5kva |
|
19. Pistola statika |
|
|
20. Sistema viżwali |
Kamera diġitali ta'-riżoluzzjoni għolja |
|
21. Sewqan bil-mutur |
Motor servo bla brushes AC |
|
22. Driegħ ta 'rfigħ mekkaniku |
Żennuna tal-ġbid tal-vakwu anti-statiku |
|
23. Mod ta 'tmigħ |
It-trasport tal-binarji |
|
24. Mod ta 'ħatt |
Trasport taċ-ċinturin jew ħruġ tal-vettura jew ġarr tal-binarji |
|
25. Mod ta 'ċaqliq tat-tagħbija |
Ċaqliq tat-tagħbija tal-adsorbiment taż-żennuna tal-ġbid tal-vakwu |
|
26. Direzzjoni tal-fluss |
Xellug → lemin → xellug (mhux obbligatorju) |
|
27. Backup tal-programm |
Interfaċċja USB |
|
28. Mod ta 'kontroll |
Kontrollur speċjali |
|
29. Daqs tal-kabinett tal-ġbir tat-trab |
640mm×785mm×1760mm (d×w×h) |
|
30. Daqs tal-magna |
2014mm×1230mm×1650mm (d×w×h) |
|
31. Magna prinċipali + piż tal-kollettur tat-trab |
1000 kg |
Introduzzjoni tal-funzjoni
Struttura tal-pjanċa tal-gripper
Il-jigs tal-isplitter tal-prodott huma kklampjati u mqiegħda fuq is-splitter tal-pjattaforma tal-ipproċessar. Wara li jitlesta l-ipproċessar, is-spliter jigs huma kklampjati u mqiegħda mill-ġdid fil-proċess t'isfel.
Jig splitter tal-prodott speċjali fil-binarju
Modalità tad-dħul tal-binarji tal-jig splitter speċjali, rabta mingħajr saldatura għal proċess.
Speċjali splitter jig rail skarigu tat-tip
Il-jigs tal-isplitter tal-prodott huma kklampjati u mqiegħda fuq is-splitter tal-pjattaforma tal-ipproċessar. Wara li jintemm l-ipproċessar, is-splitter jigs huma kklampjati u mqiegħda fuq il-binarju mill-ġdid fil-pass li jmiss.
Magħżel doppju online Plate splicer EXE-910L
- On-magna tat-tħin tal-linja, bord awtomatiku ġo, qtugħ awtomatiku, pjanċa awtomatika barra ttejjeb ħafna l-effiċjenza tal-produzzjoni u tiffranka l-ispiża tax-xogħol tirrifletti l-linja tal-produzzjoni awtomatika sħiħa.
- Is-sistema kollha hija mgħammra b'sistema ta 'allinjament viżwali CCD biex ittejjeb l-eżattezza u l-effiċjenza tat-tqattigħ u tevita tħaddim ħażin.
L-assi X u l-assi Y jadottaw modulu kontra t-trab ta 'preċiżjoni għolja biex jiżguraw stabbiltà qawwija tat-tqattigħ u preċiżjoni għolja.
- Standard mgħammar bil-laser shifter importat mill-Ġappun biex jittestja jekk il-prodotti tal-PCBA humiex imqiegħda ċatti.
- Tmigħ awtomatiku bl-użu ta' vacuum sucker għat-trapjant.
- Bl-użu ta 'kontrollur tal-moviment speċjali CNC indipendenti, il-parti tal-kontroll hija integrata f'wieħed, l-istabbiltà tal-kontroll tal-linja hija b'saħħitha, il-preċiżjoni hija għolja, ir-rispons huwa mgħaġġel, l-interferenza anti- hija qawwija.
- It-tħaddim tat-tagħmir jadotta l-konverżjoni tal-interface taċ-Ċiniż u l-Ingliż, u d-disinn tas-softwer huwa aktar faċli għall-utent- u faċli għall-persunal tal-inġinerija biex jopera.
- Bil-funzjoni ta 'linja dritta, ark ċirkolari u qtugħ irregolari tat-tarf, biex tirrealizza l-funzjoni ta' skoperta ta 'għodda ta' tkissir u skoperta ta 'għodda li tiżżerżaq.
- Adotta l-Ġermaniż Sycotec importat -magħżel b'veloċità għolja (Max: 80000RPM), stress ta 'qtugħ żgħir, preċiżjoni għolja, iżżid l-effiċjenza tat-tqattigħ, bidla awtomatika tal-għodda biex tinkiseb awtomazzjoni sħiħa.
X'inhuma l-vantaġġi tal-PCB depaneling magna?
Magna ta 'depaneling tal-PCB kompletament awtomatika mgħammra b'impjegat biex topera l-materjali ta' fuq u t'isfel, tista 'tissostitwixxi l-produzzjoni ta' 6 ħaddiema, ittejjeb ħafna l-produttività tax-xogħol, tnaqqas b'mod konġunt il-grad ta 'dipendenza fuq ħiliet tax-xogħol xorta, l-effiċjenza tjiebet ħafna.
PCB board splitter footprint kompatt ta '1 metru kwadru, li jwassal għal manifatturi ta' manutenzjoni u manutenzjoni ta 'workshop ħielsa minn trab-.
Operazzjoni mekkanizzata, tista 'tiżgura l-istabbiltà tal-proċess tal-film, l-istabbiltà tal-assigurazzjoni tal-kwalità, biex tiġi evitata l-kwalità ta' pannelli magħmula mill-bniedem -taqlib u stabbiltà.
Magna tal-bord maqsum agħżel importati dirett-li jaġixxu li jwasslu spare parts multa importanti, tħaddim sikur, l-ebda oxxillazzjoni, tista 'tiżgura film attiv għoli sub-eżattezza tal-angolu tal-pożizzjoni, il-ġurnata kollha tista' taderixxi mal-istabbiltà għolja tal-operazzjoni.
Sħiħa-magna awtomatika tal-bord tal-PCB magħżula fil-kontroll PLC importat, interface tal-bniedem tal-touch screen-, qari tal-issettjar tal-parametri sempliċi u intuwittiv, faċli biex topera.
Split board magna setup, tħaddim korrett, manutenzjoni hija normali, tista 'tintuża għal aktar minn ħames snin.
- Jekk il-kumpanija tal-klijent għandha r-rekwiżit tal-premessa, il-kumpanija tiegħi tista 'tgħin lill-kumpanija tal-klijent fuq il-persunal tekniku tagħha biex tħaddem it-test tad-debugging tal-magni tal-bord.
Q: X'inhu l-ħin taċ-ċomb tiegħek?
A: Madwar 35 jum mal-wasla tal-ħlas.
Q: X'inhuma t-termini tal-ħlas tiegħek?
A: 30% depożitu bil-quddiem, bil-bqija 70% dovut qabel il-ġarr.
Q: Min huma l-klijenti ewlenin tiegħek?
A: Huawei, Foxconn, Flextronics, Sumida, Kemet, Vishay, Bosch, Canon, Jabil, u oħrajn.
Q: Għaliex għandna nagħżluk?
A: Aħna l-fornitur ewlieni tal-SMT taċ-Ċina, appoġġjati minn tim dedikat ta 'servizz ta' wara l-bejgħ.
